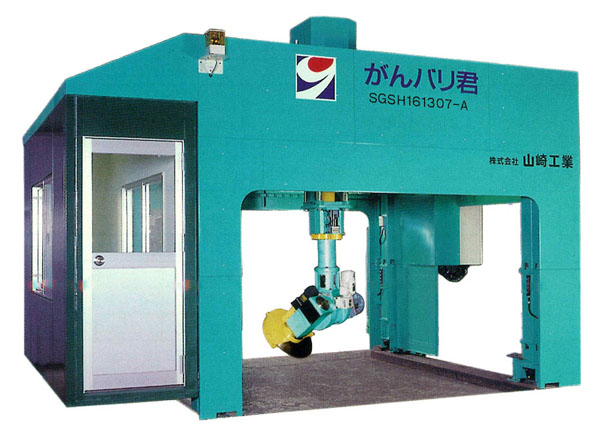

商品名 がんばり君　（種別：門型五面バリ加工機
特 　徴 ■一回の段取りで多面加工が可能
■被加工物も広範囲で、曲線部も加工可能
■ダイアモンドといしの使用で、高安全性を確保、粉塵が少ない
■ジョイステイックにより操作性が良く、高品質な仕上げ面が得られる
■操作ブース取付けにより、作業者にやさしい
仕 　様 ■機械仕様
項目 形式
SG/SGSH161307-A SG/SGSH101210-A
最大加工能力 W[幅」 mm 1,600 500
H[高さ] mm 750 1,000
L[長さ] mm レールの長さによる 700(ﾚｰﾙなし)
といし移動距離
（機内）		 X[前後] mm 2,150 1,000
Y[左右] mm 1,840 1,200
Z[上下] mm 750 1,000
電動機 主軸 kW 5.5 5.5
本体移動ｽﾋﾟｰﾄﾞ 　 m/min 9 −
機械寸法 W[幅] mm 3,329[4,560]★ 2,050
H[高さ] mm 4,160[3,568]★ 5,410
L[長さ] mm 4,010[3,200]★ 2,250
機械重量 　 kg 1,300[1,900]★ 1,100

■といし仕様　[ﾀﾞｲﾔﾓﾝﾄﾞ電着ﾎｲｰﾙ、ﾀﾞｲﾔﾓﾝﾄﾞPLﾎｰﾙ]
といし寸法（標準） mm Φ500 Φ400
　 　 50Hz 60Hz 50Hz 60Hz
といし加工周速 m/min 2,260 2,716 1,810 2,170
といし回転数 rpm 1440 1730 1440 1730
　　　　　　　●本仕様以外でもご要望にお応えいたします。
　　　　　　　●といし寸法Φ250〜Φ350はﾍｯﾄﾞ部の改造が必要です。
荷姿
・
形状		 幅×奥行×高さ　重量
上記参照
製造元 株式会社山崎工業
